汽車電動尾門浪涌靜電保護TVS/ESD二極管選型指南

發表日期:2024-08-30來源:www.longshunhs.com.cn瀏覽:412

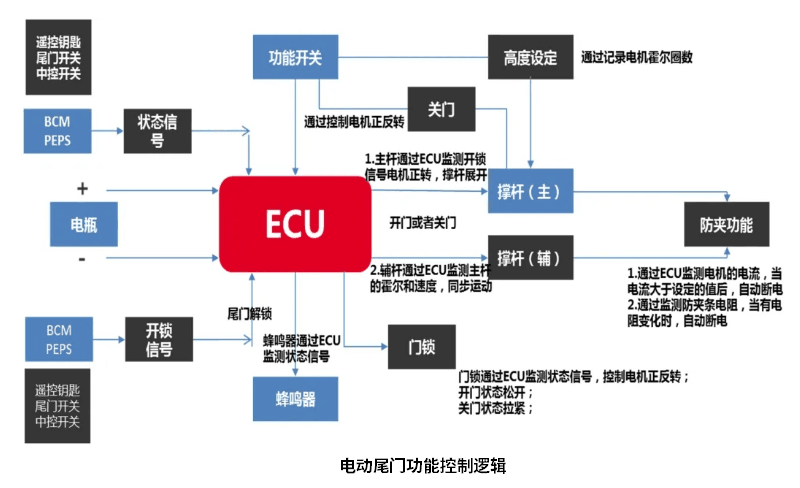

電動尾門控制,其英文全稱為Power Lift Gate,簡寫為PLG。電動尾門系統主要由撐桿總成、門鎖及ECU三大部分構成,ECU接受車身控制模塊指令,與無鑰匙進入系統進行間接通信。鑰匙進入系統通過車輛尾門開關鍵、遙控智能車鑰匙等操作的指令信號通過CAN總線傳輸給車身控制模塊,然后將信號通過CAN總線發送給PLG,從而控制PLG的開啟關閉。現代技術的電動尾門系統集成了感應式開啟、智能安全防夾、并關門警報、角度記憶等功能。

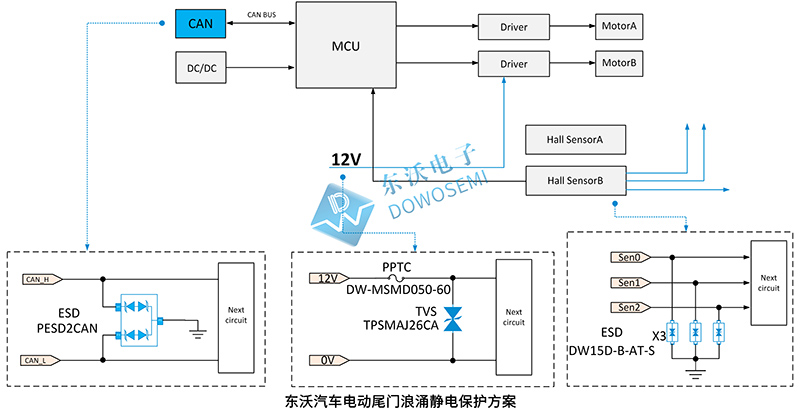

在當今數字化、集成化日益加速的時代,電子設備和電力系統面臨著前所未有的挑戰,其中雷擊、浪涌、靜電放電(ESD)等瞬態事件成為了威脅設備穩定性和壽命的關鍵因素。為了確保汽車電動尾門系統可靠運行和數據安全傳輸,設計并實施有效的浪涌靜電保護方案成為電子工程師不可忽略的工作。針對汽車電動尾門浪涌靜電問題,東沃電子技術設計了防護方案,如下圖所示:


電動尾門DC 12V電源口浪涌拋負載保護

從方案圖中可知,用于滿足汽車電動尾門12V直流電源輸入口浪涌保護(汽車拋負載),東沃電子技術推薦雙向TVS二極管TPSMAJ26CA,峰值脈沖電流9.5A,鉗位電壓42.1V,SMA封裝,符合AEC-Q 101車規認證。方案中的PPTC為自恢復保險絲,選用東沃DW-MSMD050-60,保持電流0.5A,觸發電流1A,最大電壓60V,SMD 1812封裝。

電動尾門CAN總線端口浪涌靜電保護

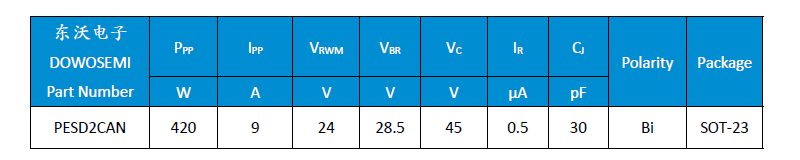

從方案圖中可知,用于滿足CAN BUS總線接口浪涌靜電防護,東沃電子推薦選用ESD二極管PESD2CAN,工作電壓24V,峰值脈沖電流9A,峰值脈沖功率420W,鉗位電壓45V,結電容30pF,SOT-23封裝,符合AEC-Q101車規認證,滿足:IEC 61000-4-2 Level 4,接觸放電±30KV,空氣放電±30KV。


電動尾門霍爾信號接口浪涌靜電保護

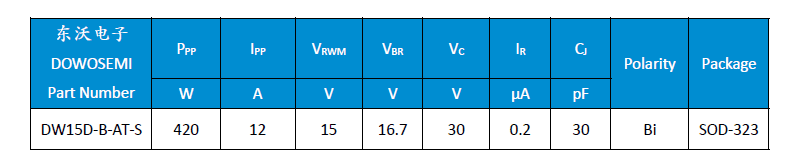

從方案圖中可知,用于滿足霍爾傳感器接口靜電浪涌保護,東沃電子推薦選用3顆車規級ESD靜電保護二極管DW15D-B-AT-S,工作電壓為15V,峰值脈沖電流12A,峰值脈沖功率420W,鉗位電壓30V,結電容30pF,SOD-323封裝,符合AEC-Q101車規認證,滿足:IEC 61000-4-2 Level 4,接觸放電±30KV,空氣放電±30KV。


以上是東沃汽車電動尾門浪涌靜電保護方案介紹,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS二極管TPSMAJ26CA、自恢復保險絲DW-MSMD050-60、ESD靜電保護器件PESD2CAN和DW15D-B-AT-S,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:13675816901(微信同號)朱工
